Тестването на съпротивлението на заземяване на прекъсвач за високо напрежение е критичен процес, който гарантира безопасността и правилното функциониране на електрическите системи. Като доставчик на прекъсвачи за високо напрежение разбирам важността на точното тестване на съпротивлението на заземяване. В този блог ще споделя някои прозрения за това как ефективно да тествам съпротивлението на заземяване на високоволтов прекъсвач.
Разбиране на значението на тестването на съпротивлението на заземяване
Заземяването е основна мярка за безопасност в електрическите системи. Той осигурява път с ниско съпротивление за протичане на електрически ток в земята в случай на повреда, предпазвайки оборудването и персонала от електрически опасности. За прекъсвачи за високо напрежение правилното заземяване е от съществено значение за предотвратяване на електрически удар, намаляване на риска от пожар и осигуряване на надеждна работа на устройството.
Високото съпротивление на заземяване може да доведе до няколко проблема. Например, по време на повреда, ако съпротивлението на заземяване е твърде високо, токът на повредата може да не може да тече ефективно към земята. Това може да доведе до условия на пренапрежение, което може да повреди високоволтовия прекъсвач и други електрически компоненти. Следователно редовното тестване на съпротивлението на заземяването е от решаващо значение за поддържане на безопасността и ефективността на системата.
Подготовка за предварителни тестове
Преди да започнете теста за съпротивление на заземяване, трябва да се направят няколко приготовления. Първо се уверете, че прекъсвачът за високо напрежение е в безопасно състояние. Това може да включва изключване на захранването и спазване на всички необходими процедури за безопасност. Носете подходящи лични предпазни средства (ЛПС), като изолирани ръкавици и предпазни очила.
След това съберете необходимото оборудване за тестване. Тестерът за съпротивление на заземяване е основният инструмент за този тест. Налични са различни видове тестери за съпротивление на заземяване, като тестер за метод с три точки и тестер за метод с четири точки. Изборът на тестер зависи от специфичните изисквания на теста и характеристиките на заземителната система.
Също така е важно да имате ясно разбиране за заземителната система на прекъсвача за високо напрежение. Това включва познаване на разположението на заземяващите електроди, вида на почвата, в която са монтирани, и всяка друга подходяща информация за заземителната мрежа.
Методи за изпитване
Метод на три точки
Триточковият метод е един от най-често използваните методи за тестване на съпротивлението на заземяване. При този метод се използват три електрода: заземяващият електрод на прекъсвача за високо напрежение (тестваният електрод), токов електрод и потенциален електрод.
- Поставяне на електроди:
- Поставете токовия електрод на разстояние около 20 - 30 метра от заземителния електрод на високоволтовия прекъсвач. Потенциалният електрод се поставя между заземяващия електрод и токовия електрод на разстояние около 62% от разстоянието между заземяващия електрод и токовия електрод.
- Измерване:
- Свържете тестера за съпротивление на заземяване към заземяващия електрод, токовия електрод и потенциалния електрод според инструкциите на производителя. След това тестерът ще инжектира известен ток в заземителната система през токовия електрод и ще измери напрежението между заземителния електрод и потенциалния електрод. Използвайки закона на Ом (R = V/I), може да се изчисли съпротивлението на заземяване.
Четири точков метод
Методът с четири точки е по-точен от метода с три точки, особено за широкомащабни заземителни системи. При този метод се използват четири електрода: два токови електрода и два потенциални електрода.
- Поставяне на електроди:
- Поставете двата токови електрода на определено разстояние от заземяващия електрод на високоволтовия прекъсвач. Двата потенциални електрода се поставят между токовите електроди. Разстоянията между електродите се определят внимателно въз основа на специфичните изисквания на теста.
- Измерване:
- Подобно на триточковия метод, тестерът за съпротивление на заземяване е свързан към електродите. Тестерът инжектира ток през токовите електроди и измерва напрежението между потенциалните електроди. След това се изчислява съпротивлението на заземяване.
Фактори, влияещи върху съпротивлението на заземяване
Няколко фактора могат да повлияят на съпротивлението на заземяване на високоволтов прекъсвач.
Почвени условия
Видът на почвата играе важна роля за устойчивостта на заземяване. Например песъчливата почва обикновено има по-високо съпротивление от глинеста почва. Съдържанието на влага в почвата също влияе върху съпротивлението. Сухата почва има по-високо съпротивление от мократа почва. Поради това е важно да се вземат предвид условията на почвата, когато се тества съпротивлението на заземяване. Ако почвата е суха, може да се наложи да намокрите почвата около заземяващите електроди, за да получите по-точни резултати от теста.
температура
Температурата също може да окаже влияние върху съпротивлението на заземяване. Като цяло, с повишаване на температурата съпротивлението на почвата намалява, което от своя страна намалява съпротивлението на заземяване. Поради това е препоръчително да записвате температурата по време на теста и да я вземете предвид при анализа на резултатите.
Проектиране и монтаж на електроди
Дизайнът и монтажът на заземяващите електроди са от решаващо значение. Размерът, формата и материалът на електродите могат да повлияят на съпротивлението на заземяване. Например, по-големите електроди обикновено имат по-ниско съпротивление на заземяване. Правилният монтаж, включително дълбочината на заравяне и връзката между електродите, също е важен за осигуряване на заземителен път с ниско съпротивление.
Тълкуване на резултатите от теста
След като тестът за съпротивление на заземяване приключи, резултатите трябва да бъдат интерпретирани. Приемливата стойност на съпротивлението на заземяване за прекъсвач за високо напрежение зависи от различни фактори, като типа на електрическата система, местоположението и специфичните изисквания на приложението.
По принцип за повечето прекъсвачи за високо напрежение съпротивлението на заземяване по-малко от 5 ома се счита за приемливо. В някои случаи обаче може да се изисква по-ниска стойност на съпротивлението, особено в зони с висок риск или за критични електрически системи.
Ако измереното съпротивление на заземяване е по-високо от допустимата стойност, е необходимо допълнително изследване. Това може да включва проверка на заземяващите електроди за повреди, корозия или лоши връзки. Може също да е необходимо да се модифицира системата за заземяване, като например добавяне на допълнителни заземителни електроди или използване на материали за подобряване на заземяването.
Заключение
Тестването на съпротивлението на заземяване на прекъсвач за високо напрежение е жизненоважна част от осигуряването на безопасността и надеждността на електрическите системи. Като следваме правилните методи за изпитване, вземайки предвид факторите, които влияят на съпротивлението на заземяване, и точно интерпретирайки резултатите от теста, можем да поддържаме заземителен път с ниско съпротивление за прекъсвача за високо напрежение.

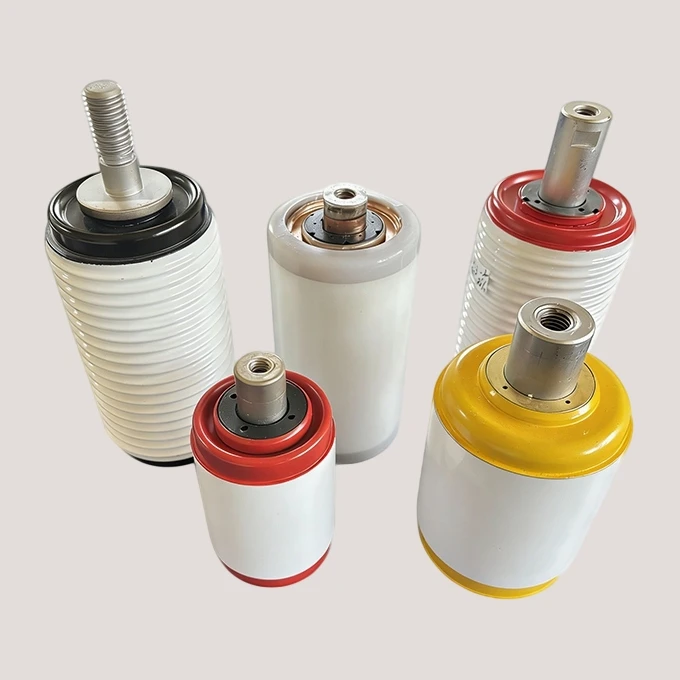

Като доставчик наПрекъсвач за високо напрежение, ние се ангажираме да предоставяме висококачествени продукти и техническа поддръжка. НашитеКерамичен вакуумен прекъсвачиПрекъсвач на напрежениеса проектирани да отговарят на най-високите стандарти за безопасност и производителност.
Ако се интересувате от закупуването на прекъсвачи за високо напрежение или се нуждаете от повече информация относно изпитването на съпротивлението на заземяване, моля не се колебайте да се свържете с нас за допълнително обсъждане и преговори.
Референции
- Стандарт IEEE 81 - 2012, „IEEE Ръководство за измерване на земното съпротивление, земния импеданс и потенциалите на земната повърхност на заземителна система“.
- Национален електрически кодекс (NEC), различни издания за изисквания за заземяване.
